[VMware] 1.ESXi install 중첩 가상화로 설치 및 설정 구성하기.

VMware 엔지니어를 하면서 여러 고객사에서 항상 새로운 이슈가 발생되곤 한다.
그래서 그 환경(버전,네트워크,등) 에 맞춰서 테스트 랩을 구성해야 하기에, 물리서버에
VMware vSphere Hypervisor를 설치하고, 그 위에 가상머신 형태로 또 ESXi를 설치하여 테스트 진행을 많이 한다.

가장 기초적인 내용이다.
이제 막 VMware를 공부하기 시작한 사람들에겐 조금이나마 도움이 되길 바라며, 또 나도 한 번씩 되짚어보는 시간이
되었으면 하여 작성 한다!

우선 나는 테스트랩 구성을 vSAN 환경으로 구성해 볼 생각이다.
vSAN에 사전 요구조건은 이후에 차츰 다시 설명하는 걸로 하고.. 내 테스트랩에 최종 목표 구성도는 이렇다.


테스트 랩 목표 구성도

호스트 * 3EA를 구성 한 뒤 vSAN으로 묶어서 쓰려고 한다.
호스트 1대 당 구성

CPU : 4
MEM : 16
OS DISK : 200GB (HyperVisor 설치 영역)
Cache Disk : 20GB * 2EA
Capacity Disk : 10GB * 4EA
vSAN Disk Group : Cache * 1 ea, capacity * 2ea -> 총 disk group * 2ea
Network : ESXi MGMT * 1 EA, vSAN *1 EA, vMotion*1 EA, Service*1 EA


1. 새 가상시스템 만들기
1.2. 가상 시스템 이름 지정 후 다음


2. 등록될 호스트 및 스토리지 선택 (너무나 기본적인 내용이라 스킵)
2.1. 가상머신 리소스 설정

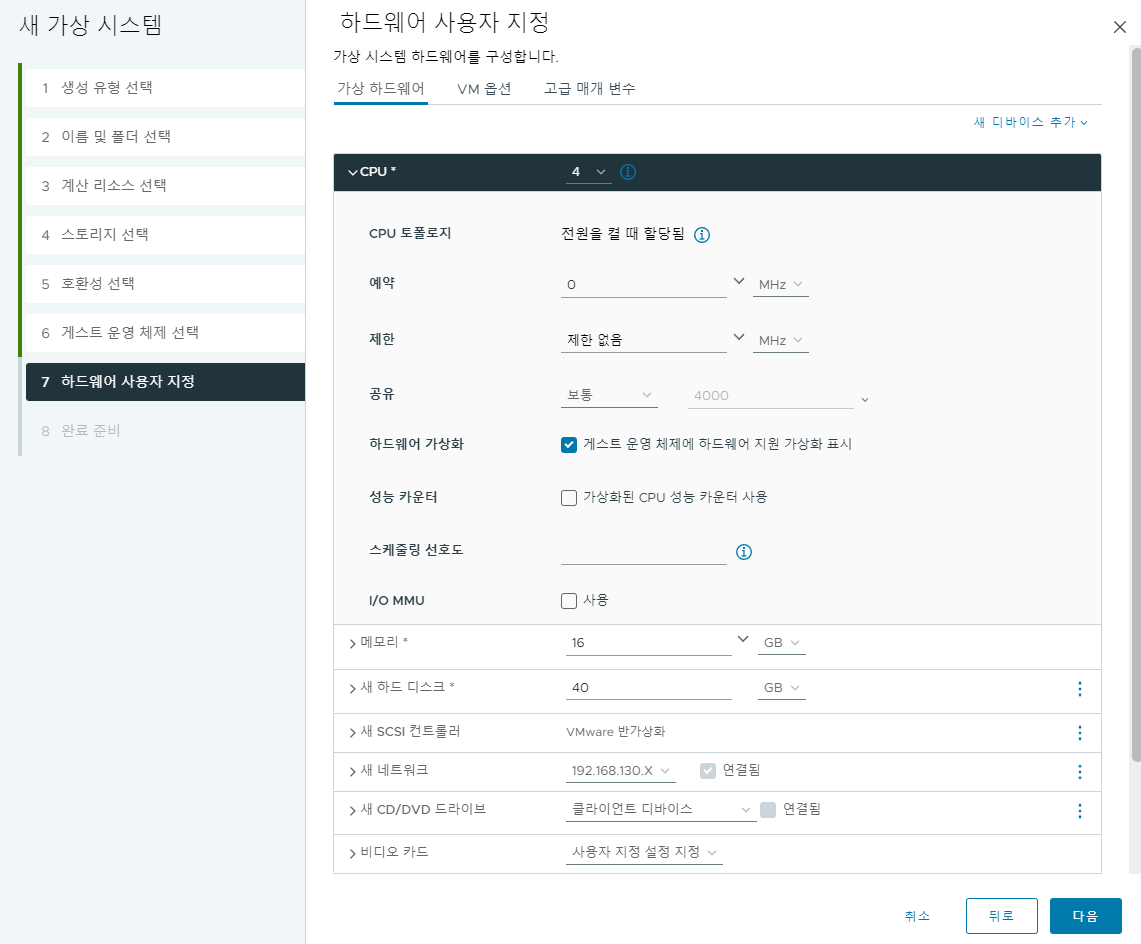

2.2. 중첩 가상화로 ESXi를 올릴 땐 항상 CPU 부분 "하드웨어 가상화" 체크를 해주어야 한다.
안 그러면 설치 과정에서 Error 혹은 warning 발생!


3. 위에서 사전 언급한 호스트당 스펙이다.



4. 새 CD/DVD드라이브에 VMware vSphere ESXi 7 ISO를 마운트 후 VM 전원을 ON 하면 뜨는 창이다.
4.1. Enter를 눌러 진행


5. License에 대해서 동의하냐는 질문에는 F11을 눌러서 진행


6. VMware vSphere ESXi Hypervisor 설치를 어떤 디스크에 할 건지에 대해서 선택
6.1. 나는 앞서 말했던 것과 같이 OS영역은 200GB로 잡을 거기에 맨 위 200GB 영역 선택


7. 언어 선택 후 Enter


8. F11을 눌러서 Install 진행!


9. Install 이 다 되고 나면 Reboot 하라는 메시지가 뜬다. Enter를 눌러 Reboot 진행


10. Reboot이 되고 OS가 정상적으로 설치 및 기동이 되었으면 위와 같이 노란 화면이 뜬다.
10.1. F2를 눌러 Customize System/View Logs로 이동


11. 그러면 로그인할 계정/암호를 입력하는 창이 나온다.
11.1. 설치할 때 지정한 Password로 로그인!


12. 그 후 Configure Management Network로 이동
12.1. IPv4 Configuration으로 들어가 3번째 Set Static ipv4 address and network cinfiguration 선택 후
12.2. Network ip 정보 입력


13. 저장 후 Network Adapter 부분에서 ESXi MGMT 네트워크로 쓸 NIC 선택.
13.1. 나는 총 4개에 NIC 중에 제일 첫 번째 꺼를 MGMT로 선택하였다.


14. 사실 실제 프로젝트 구축을 하게 되면, 통신이 잘 되는지 Ping Test도 하고, DNS, Hostname 등 다양한 설정을 하지만
지금은 테스트 환경이므로 생략하였다.
14.1. IP 설정을 마치고 나면 웹 브라우저(크롬, 에지)를 열어 URL 창에 내가 설정한 IP로 접속!
14.2. 저런 경고창이 나오면 맨 아래 안전하지 않음으로 이동 클릭



15. 그러면 파란색 화면으로 ESXi 로그인 창이 나오는데, 계정/암호를 입력하면 위와 같은 화면이 나오면서
설치가 잘 된 것을 확인할 수 있다.

나는 이렇게 ESXi * 3대를 설치하였으며, 다음 글에서는 vCenter for appliance를 설치하는 과정을 올려
ESXi * 3EA와 Cluster join을 하고, vSAN 구성을 하는 글을 써 볼까 한다!

누군가에게는 도움이 되는 글이 되길!
